电子烟嘴分选系统

产品分类: 机器视觉应用系统

    设备采用CCD等辅助模块和一系列机械模块,实现自动检测电子烟嘴喷涂层边距的宽度并分拣出不良品等功能,解决人工识别存在的误判、漏判等问题,另一方面可以帮助客户减少人工成本的投入。


    订购热线: 0755-25604923

    系统功能

    设备采用CCD等辅助模块和一系列机械模块,实现自动检测电子烟嘴喷涂层边距的宽度并分拣出不良品等功能,解决人工识别存在的误判、漏判等问题,另一方面可以帮助客户减少人工成本的投入。

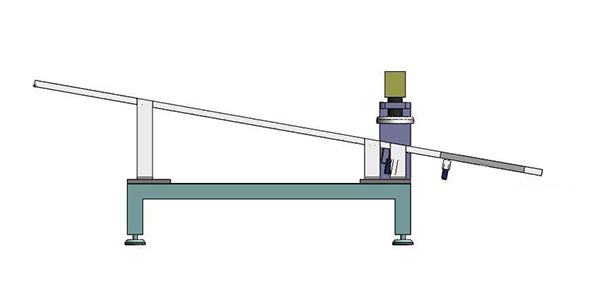

    1.1 方案简图





    总体方案简图


    1.2 方案说明

    该设备为自动检测机,用于电子烟嘴表面喷涂层边距的检测。具体为设备自动从流水线工件移至设备的检测区域由CCD进行边距检测,检测完后系统自动将工件分选,并将不良品分选推出到不良品放置区域,良品则自动顺着传动机构下流至流水线进入下一工序。(其他功能可按照要求制定)。


    1.2.1设备尺寸

    长1000mm*宽480mm*高600mm。


    1.2.2设备效率

    UPH:10K左右。


    1.2.3设备适用范围

    被测物规格:¢8mm*35mm。

    被测物材质:无要求。

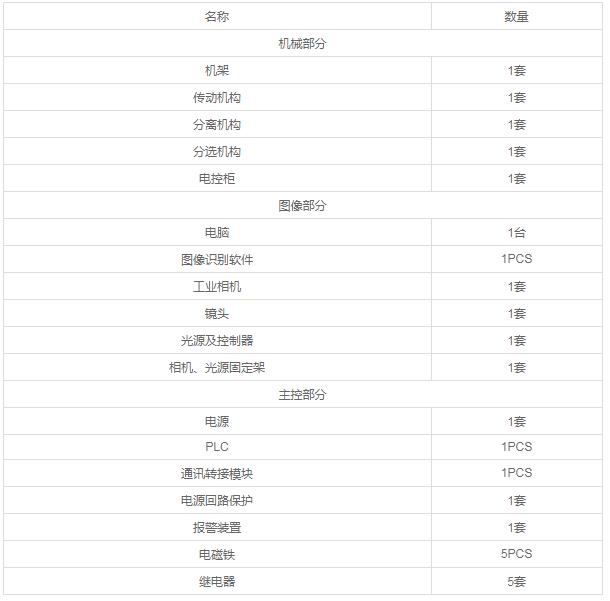

    1.2.4设备组成介绍

    设备主要包括支架部分、来料调整机构、分料机构、检测机构、传送机构、不良品分选机构、下料机构和电控部分,具体如下:


    1、支架部分:

    功能:设备的主支撑架,以及设备保护。

    组成:包括支撑架(材料为方通或铝型材)、设备保护罩。


    2、来料调整机构

    功能:对来料进行位置调整和定位,以便于能够逐个并准确地检测。

    组成:不锈钢板材导槽限位、流水线物件到位检测传感器。

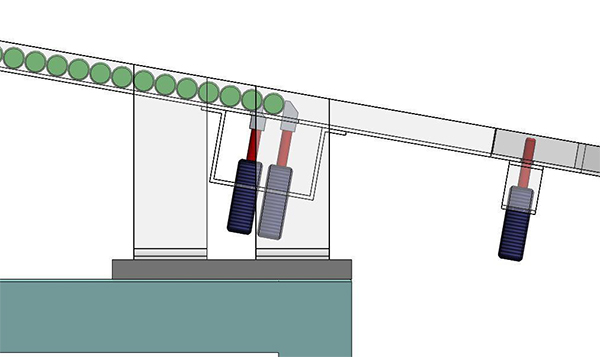

    3、分料机构

    功能:将检测完成的工件进行分选。

    组成:电磁铁、夹具、支架。


    4、检测机构

    功能:由CCD检测电子烟嘴喷涂边距距离并判断是否良品。

    组成:CCD带检测有无料传感器 。


    5、传送机构

    功能:将检测完的物料送至分选区域。


    6、不良品分选机构

    功能:如若上道检测工序检测到不良品,则在此工位将不良品剔除,如若是良品,则此工位不做任何动作。


    7、下料机构

    功能:在分选不良品工序之后将良品送至下一工序。

    组成:不锈钢限位导槽以及相关固定件,该机构固定于设备桌面上。


    8、电控部分

    包括:PC、电控元件及控制柜,均集成于单体设备。
