HE003S1UC
● 具吸引力的性价比
● 轻便小巧、铝合金外壳、坚固可靠
● 支持硬触发、软触发及自由运行模式
● 低功耗，稳定性强
● 内置图像缓存，保证传输实时与可靠
HE003S1UC | |||
色彩 | Color | 电源 | 9-24VDC 外部供电，支持 USB 供电 |
分辨率 | 720 x 540 | Sensor型号 | IMX287 |
Sensor尺寸 | 1/2.9”CMOS | 增益 | 0-48db |
快门格式 | Global Shutter | 快门 | 16～10000000 us |
标准帧率 | 524.2 fps | 触发 模式 | 软件触发，外部触发 |
像素尺寸 | 6.9μmx6.9μm | 尺寸 | 29x 29x 42.8（mm） |
ADC(bit) | 12bit | 重量 | 51g |
视频数据输出 | 8bit数字信号 | 镜头接口 | C-Mount |
局部扫描模式 | ROI | 电磁兼容 | CE，FCC |
有效图像区域 | 4.97mm（H) x 3.73mm(V) | 工作温度 | 0℃~50℃ |
数字接口 | USB3.0 | 存储温度 | -20℃~80℃ |

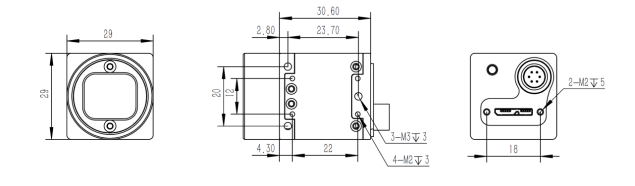

LxWxH=42.8x29x29(mm),Cmount
华用Hawkeye系列工业相
华用Hawkeye系列，2015年推出的工业相机，产品系列丰富，稳定性和可靠性高，传输距离远实时性高，外观尺寸轻便小巧，性价比极具优势。
环境要求
供电要求 9-24VDC 外部供电，支持 USB 供电
功率额定 <3W(@12V)
工作温度 0℃℃-50℃
储存温度 -20°C-80℃
符合标准 CE, FCC class B,RoHS(2011/65/EU)
性能特点
● 高速输出，最高400MB/S
● 采用高性能CCD或CMOS感光芯片，高灵敏度
● 宽动态范围，低噪声
● 高可靠性，高稳定性，适合各种复杂环境
● 可控电子快门，全局或行曝光，闪光灯控制输出
● 外触发输入，软件触发
● 支持中英文Win2000、WinXP、Win7等操作系统
● 使用简单易懂，一键式驱动
● 无缝支持LABVIEW, HALCON等第三方机器视觉开发软件
● 全铝合金外壳，坚固耐用，体积小
相机的电源及 I/O 接口为 6-pin P7 接口，接口图如下图所示，对应的管脚定义如表
管脚号 | 线颜色 | 信号名 | 信号说明 |
1 | 红 | DC_PWR | 相机电源 |
2 | 白 | IO_IN+ | 光耦隔离输入 |
3 | 黄 | IO_OUT2+ | 光耦隔离输出OUT2 |
4 | 绿 | IO_OUT1+ | 光耦隔离输出OUT1 |
5 | 蓝 | IO_GND | 光耦隔离信号地 |
6 | 黑 | GND | 相机电源地 |
